如何区分红外线接收头的引脚

编辑:广州市博越电子科技有限公司时间:2021-07-13

       红外线接收头是将红外线接收系统和放大电路相结合的一体化接收器。放大电路一般由集成块和若干电阻、电容等元件组成,需要封装在一个金属屏蔽罩内,这导致其电路较为复杂,体积又很小。

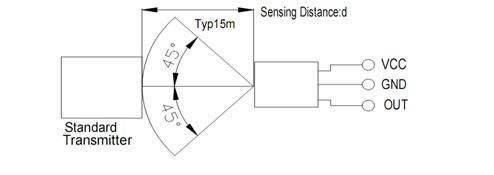

引脚图

       在工程制作过程中,需要先了解红外线接收器的引脚,因为都是先点焊电路板然后再插入配件。了解引脚之后才能在电路板上准确匹配引脚。那么如何区分3个引脚呢?

       一般有两种方法,较为简单的一种是,让供应商提供型号规格表,通过规格标识表格来识别引脚。另一种是机械表测两个引脚的电阻,找到阻值较小的引脚,表棒保持不动,红表棒接VCC,表棒接地,那么剩下的就是信号脚(IR)。

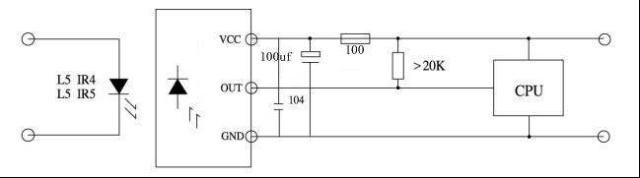

       三个引脚分别输出为GND、VCC,和OUT,为接地、电源以及信号输出。不同型号的红外线接收头的引脚排列也不同。



       红外线一体化集成接收头:通常是有接收、放大、解调一体头,解调之后,数据“0”和“1”差通常在高低电平的时间或信号周期上反映出来,进行单片机解码的时候,中断输出脚与单片机外部的连接,确定外部中断间隔的时间以检索数据。 重点是找到数据“0”和“1”之间的差异。 该输出可以连接到CMOS、TTL电路,这类型的红外线接收器一般广泛用于空调、电视、VCD之类的电器中。
